Tuyauterie industrielle / Tuyauterie process

La tuyauterie industrielle est une des activités historiques d’ETMP à part égale avec la chaudronnerie plastique et la chaudronnerie composite . Pour ces trois activités ETMP intervient également en maintenance industrielle sur site.

Quel que soit le réseau que vous souhaitez mettre en place, grâce à notre bureau d’études intégré et nos ateliers au personnel très qualifié, nous sommes capables de mener les études, concevoir, fabriquer et poser la tuyauterie industrielle répondant à vos besoins.

En tuyauterie process comme en chaudronnerie, nous maîtrisons :

  • La tuyauterie plastique (thermoplastique)

  • La tuyauterie en composite polyester (tuyauterie SVR : Stratifié Verre Résine)

  • La tuyauterie en plastique fretté (renforcé SVR fibre de verre, dual laminate)

Nous choisissons les matériaux suivant leurs propriétés physico-chimiques.

Par ailleurs,  nous fabriquons – et nous sommes quasiment les seuls à le faire en respectant les normes les plus récentes – la tuyauterie plastique, composite et composite frettée à la demande.

Pour la tuyauterie plastique, nous utilisons des accessoires plastiques (coudes, tubes, etc.) de fabricants reconnus pour leur qualité sur le marché, que nous assemblons par polyfusion bout à bout, ou par emboîture.

En savoir plus sur les normes les plus récentes (impératives)
Contactez-nous !

Secteurs d’activité concernés

L’objectif est d’obtenir des éléments alliant les qualités anti-corrosion et les propriétés mécaniques correspondant au besoin.

tuyauterie process plastique chimie

  • Chimie

  • Agrochimie

  • Pétrochimie

  • Chimie verte

  • Pharmacie

tuyauterie process environnement

  • Energie (électricité, gaz, biogaz, etc.)

  • Environnement (eau, air, etc.)

  • Réseaux de ventilation

  • Aspiration et traitement des vapeurs

Matériaux utilisés

Selon les fluides, leur température, leur agressivité, la pression, la conduction électrique ou non, l’usage final, nous travaillons avec les matériaux plastiques, thermoplastiques et composites les plus adaptés : PE PEHD, PVC, PPH, PE-EL, PP-S-EL, PVDF, E-CTFE, PFA/FEP, FEP/GK, composite SVR, plastique fretté composite SVR.

Notre excellente connaissance des propriétés physico-chimiques des matériaux nous permet de bien choisir lesquels utiliser pour réaliser votre projet conformément aux usages que vous nous indiquez.

Tuyauterie plastique

Tuyau PE, PEHD

PE (PolyEtylène)

  • Légèreté : Facilité de manipulation et de transport.

  • Résistance chimique : Résiste à de nombreux produits chimiques.

  • Résistance à l’humidité : Imperméable, idéal pour les emballages alimentaires.

  • Résistance à l’abrasion : Peut maintenir une certaine résistance à l’abrasion.

  • Durabilité : Résiste à l’usure et aux conditions environnementales.

  • Recyclabilité : Matériau recyclable, favorisant une économie circulaire.

  • Coût abordable : Généralement le moins cher que les autres polymères.

  • Inertie alimentaire : Utilisé en toute sécurité dans l’industrie alimentaire.

  • Variété de types : Différents types adaptés à diverses applications.

Tuyau PVC

PVC (Polychlorure de Vinyle, PolyVinyle Chloride en anglais)

  • Résistance chimique : Résiste à de nombreux produits chimiques.

  • Résistance à l’humidité : Ne se corrode pas, adapté aux environnements humides.

  • Résistance au feu : Ne soutient pas significativement la combustion.

  • Durabilité : Longue durée de vie, économique à long terme.

  • Polyvalence : Adapté à une variété d’applications.

  • Coût : Souvent moins cher que d’autres polymères.

  • Recyclabilité : Des progrès sont faits pour améliorer le recyclage du PVC.

Tuyau PPH

PPH (PolyPropylène)

  • Résistance chimique : Résiste à de nombreux produits chimiques.

  • Résistance à l’humidité : Ne se corrode pas, adapté aux environnements humides.

  • Résistance au feu : Ne soutient pas significativement la combustion.

  • Durabilité : Longue durée de vie, économique à long terme.

  • Polyvalence : Adapté à une variété d’applications.

  • Coût : Souvent moins cher que d’autres polymères.

  • Recyclabilité : Des progrès sont faits pour améliorer le recyclage du PVC.

Tuyau PE-EL

PE-EL (PolyEtylène Electroconducteur)

Est également connu sous le nom de polyéthylène antistatique, est une variante du polyéthylène qui présente des propriétés électroconductrices

  • Évite les décharges électrostatiques : Réduit le risque de décharges électrostatiques dangereuses.

  • Évite l’accumulation de poussière : Minimise l’attraction électrostatique, réduisant ainsi l’accumulation de poussière.

  • Applications dans l’industrie chimique : Résistant chimiquement, adapté à des applications industrielles spécifiques.

  • Protection contre les explosions : Crucial dans des environnements potentiellement explosifs pour éviter les étincelles.

Tuyau PPSEL

Le polypropylène électroconducteur, est une variante spéciale du polypropylène qui possède des propriétés électroconductrices

  • Conductivité électrique : Le principal avantage est sa capacité à conduire l’électricité, ce qui le rend utile dans des applications nécessitant la dissipation statique, le blindage électromagnétique ou la transmission de courant

  • Léger : Conserve la légèreté du polypropylène standard.

  • Résistance chimique : Généralement résistant à de nombreux produits chimiques.

  • Bonne résistance à la chaleur : Conserve ses propriétés mécaniques à des températures relativement élevées.

  • Résistance à l’humidité : Maintient une bonne résistance à l’humidité.

  • Isolation électrique réglable : La conductivité peut être ajustée.

  • Résistance à l’abrasion : Peut maintenir une certaine résistance à l’abrasion.

  • Durabilité : Potentiel de durabilité dans certaines applications

Tuyau PVDF

PVDF (Polychlorure de Vinylidène, PolyVinyliDene Fluoride n anglais)

Le Polychlorure de Vinylidène (PVDF) est un polymère fluoré utilisé dans diverses applications en raison de ses propriétés spécifiques.

  • Résistance chimique : Excellente résistance aux produits chimiques.

  • Stabilité thermique : Capable de supporter des températures élevées.

  • Résistance à l’abrasion : Hautement résistant à l’usure.

  • Résistance aux UV : Résistant aux rayons ultraviolets, adapté aux applications extérieures.

  • Résistance à la flamme : Résistance intrinsèque au feu.

  • Biocompatibilité : Utilisé dans des applications médicales en raison de sa biocompatibilité.

Tuyau ECTF-E

ECTF-E (Ethyleen ChloroTriFluoroEthylene)

Utilisé dans les industries où la résistance à la corrosion est nécessaire. Il est capable de résister aux acides à des concentrations et températures élevées, ainsi qu’aux milieux caustiques, aux agents oxydants et à de nombreux solvants.

  • Résistance chimique : Excellente résistance à une variété de produits chimiques corrosifs.

  • Résistance à la corrosion : Hautement résistant à la corrosion, adapté aux environnements agressifs.

  • Résistance thermique : Bonne stabilité thermique, capable de résister à des températures élevées.

  • Faible coefficient de frottement : Possède un faible coefficient de frottement, utile pour les revêtements.

  • Faible absorption d’eau : Maintient ses propriétés mécaniques même en présence d’humidité.

  • Stabilité dimensionnelle : Maintient une stabilité dimensionnelle sous diverses conditions.

  • Durabilité : Matériau durable, prolonge la durée de vie des composants et équipements.

Tuyau PFA / FEP

PerFluoroAlkoxy, appelé aussi FEP (Fluorinated Ethylene Propylene)

Le PerFluoroAlkoxy (PFA) est un polymère fluoré similaire au PTFE (polytétrafluoroéthylène) et au PVDF (fluorure de polyvinylidène), avec des propriétés spécifiques.

Nous soudons le PFA / FEP à l’azote.

  • Résistance thermique : Grande stabilité thermique, capable de résister à des températures plus élevées au PVDF sans perte significative de propriétés.

  • Résistance chimique : Le PFA présente une excellente résistance chimique, similaire à celle du polytétrafluoroéthylène (PTFE). Il peut résister à une large gamme de produits chimiques agressifs, ce qui en fait un choix idéal pour les environnements chimiquement corrosifs

  • Inertie biologique : En raison de sa résistance chimique, le PFA est souvent utilisé dans des applications médicales et biologiques où une inertie chimique est cruciale.

  • Lubrification intrinsèque : Comme le PTFE, le PFA a une surface lisse et offre une certaine lubrification intrinsèque.

  • Isolation électrique : Stabilité électrique, adaptée aux applications électriques et électroniques

  • Flexibilité et faible frottement : Maintiennent leur flexibilité à des températures basses, avec un faible coefficient de frottement.

  • Non-adhérence : Faible adhérence aux matériaux, facilitant le nettoyage.

  • Compatibilité alimentaire : Inertie chimique, adaptés aux applications alimentaires.

  • Durabilité : Le PFA est durable, offrant une longue durée de vie dans des conditions variées

Tuyauterie composite SVR

chaudronnerie composite industrie

Tuyau SVR, FRP ou PRV

Stratifié Verre Résine, Polyester Renforcé Verre ou Fiberglass Reinforced Plastic

Lorsque les contraintes d’usage et de contenu l’imposent, nous réalisons pour vous de la tuyauterie SVR (Stratifié Verre Résine)

En effet, lorsque les pressions sont importantes, la chaleur ou encore que les liquides ou gaz transportés sont très corrosifs, les plastiques ne présentent pas toujours la résistance chimique ou mécanique souhaitées. Dès lors, la tuyauterie va être créée en SVR massif (Polyester = fibre de verre + résine).

  • Résistance mécanique : Fort et durable grâce à la combinaison de fibres de verre et de résine.

  • Résistance aux produits chimiques : Résiste à divers produits chimiques, adapté à l’industrie chimique.

  • Résistance à la corrosion : Résistant à la corrosion, adapté à des environnements corrosifs.

  • Résistance aux chocs : Offre une certaine résistance aux chocs et peut renforcer les structures.

  • Résistance aux UV : Peut résister aux effets des rayons ultraviolets, convient aux applications extérieures.

  • Légèreté : Relativement léger malgré sa résistance.

  • Flexibilité de conception : Peut être moulé dans différentes formes.

  • Isolation électrique : Offre une bonne isolation électrique.

  • Durabilité : Robuste et capable de résister à des conditions environnementales difficiles.

Tuyauterie plastique frettée et composite frettée

Pour combiner les avantages d’un plastique spécifique et la résistance mécanique du composite SVR, la tuyauterie plastique est entourée de couches de résine et de fibre de verre à l’extérieur de la tuyauterie : Tuyauterie plastique frettée.

Le plastique renforcé de fibres de verre (PRFV), également connu sous le nom de composite plastique-fibre de verre, combine les avantages du plastique choisi et la résistance mécanique du composite SVR.

Nous savons répondre à tous les besoins en tuyauterie industrielle : tuyauteries de procédé liquide ou gazeux corrosifs, gaines de ventilation, canne de lavage de gaz, rampe de bullage, …

Liquides

vanne conduite tuyauterie process

  • Vanne de cuve plastique

  • Conduites enterrées

  • Conduites embarquées

  • Conduites haute corrosion

  • Eléments de raccordements

  • Pompes

  • Skids

Ventilation

cuves et réservoirs spéciaux Chaudronnerie plastique

  • Gaine de ventilation PPH (Polypropylène)

  • Filtres

  • Echappements

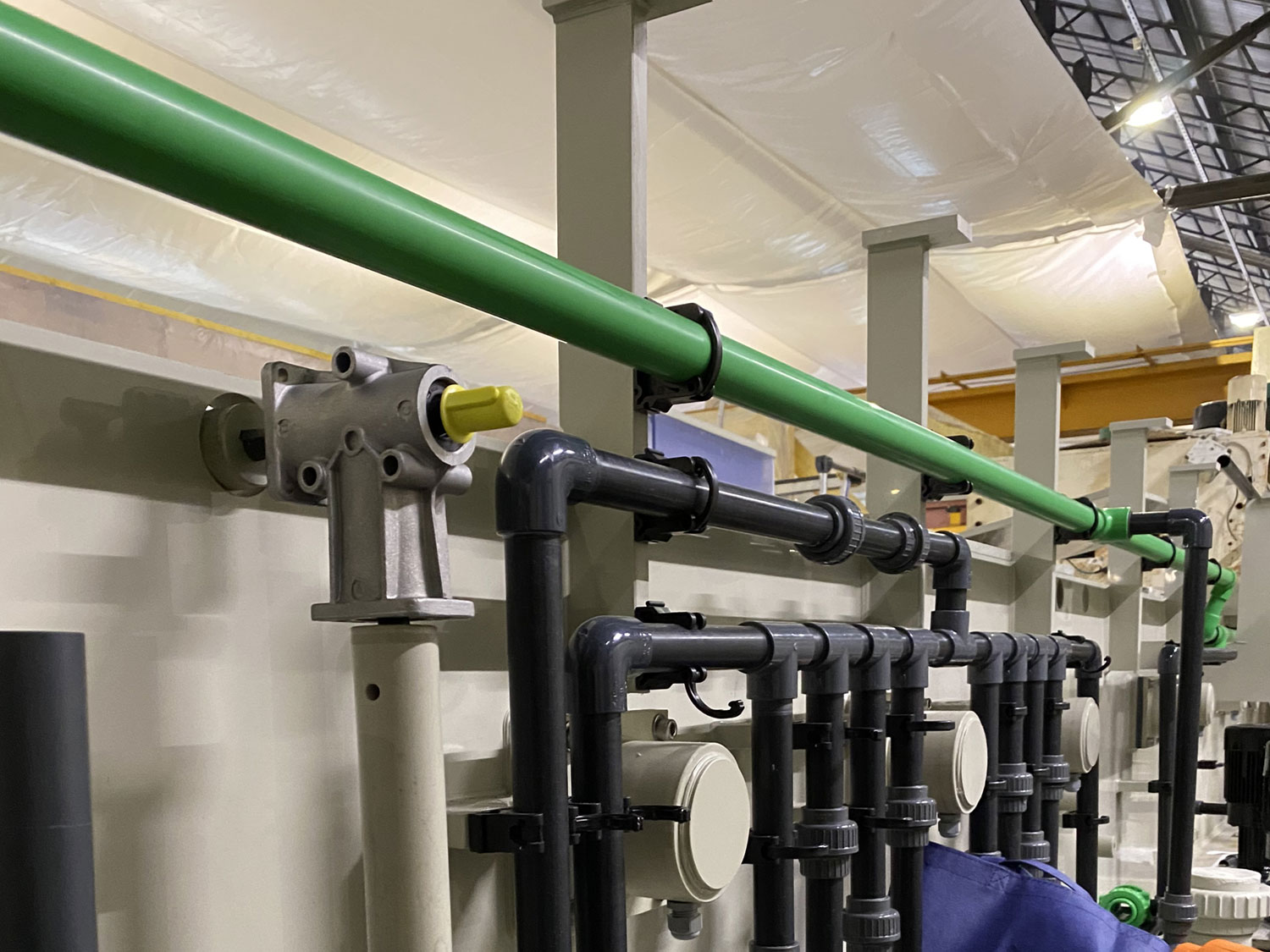

Supportage

support tuyauterie

Un support de tuyauterie doit tenir compte du poids, du vent, de la sismologie, de la pression, des contraintes dynamiques, et son étude comprend notamment le type de support, les guides, les ancrages, les effets sur les structures, le choix du tracé, les possibilités de déformation. Cela nécessite une véritable expertise.

Quelle que soit la manière dont est déployé le réseau, nous avons des solutions adaptées.

Quelques-unes de nos réalisations en tuyauterie industrielle

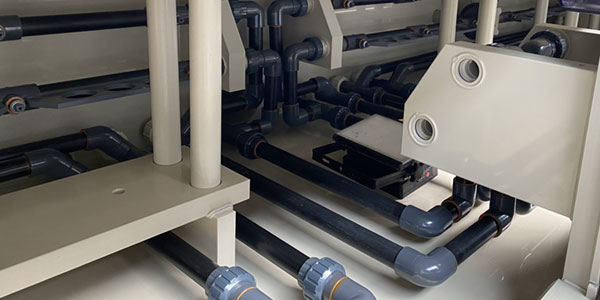

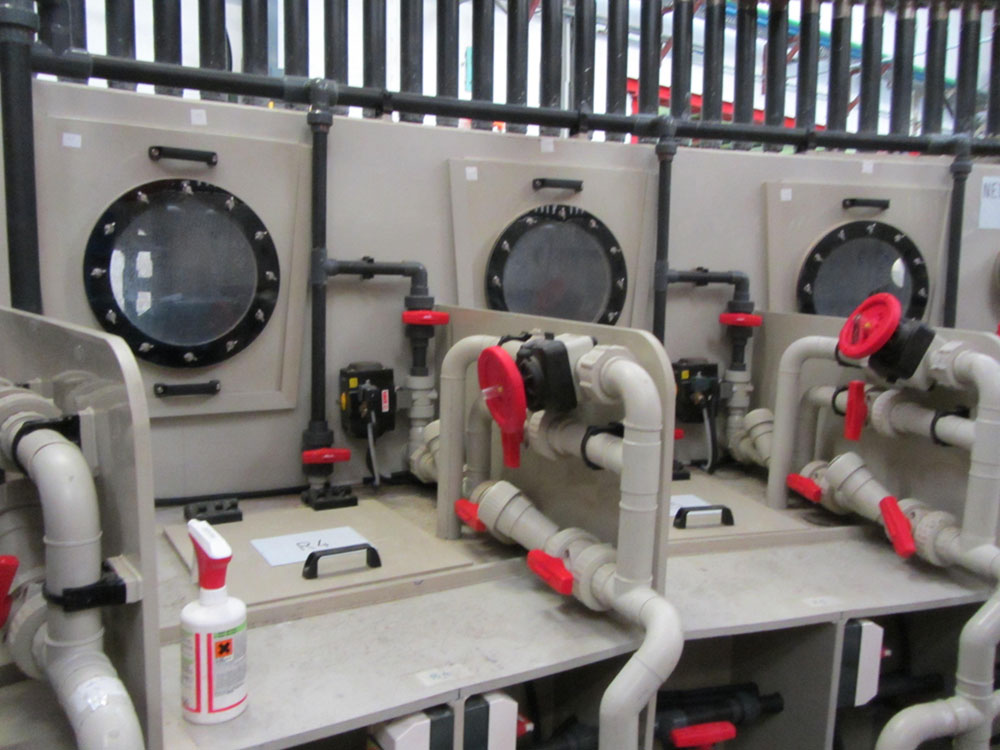

tuyauterie process

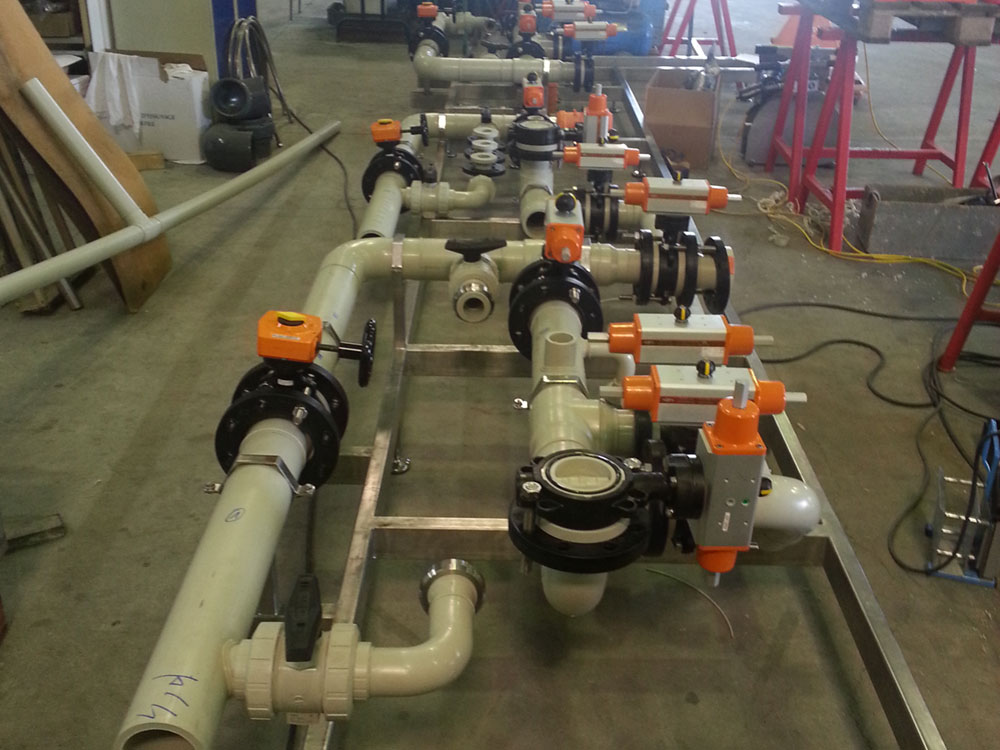

vannes tuyauterie industrielle

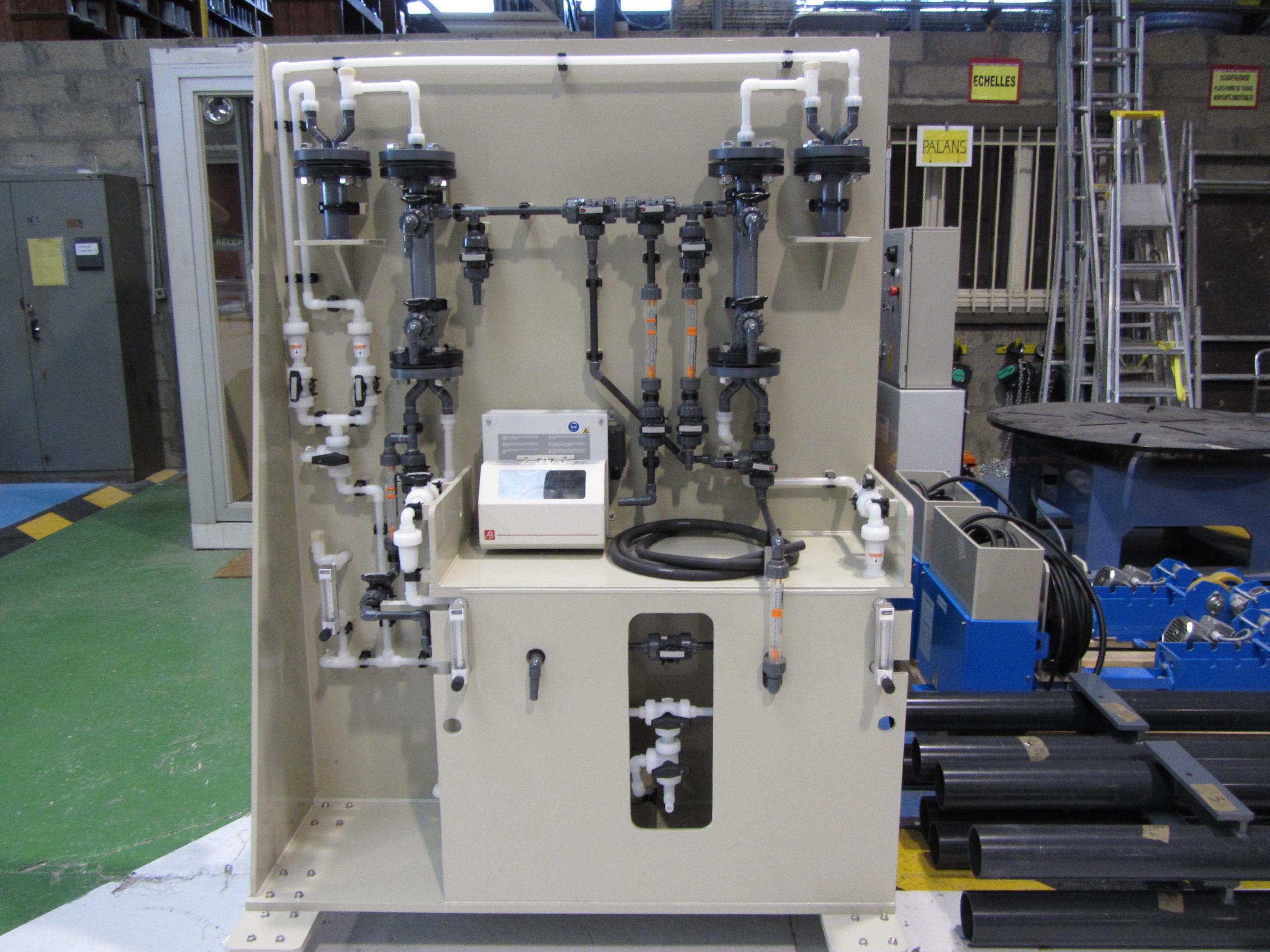

Skid et panoplies

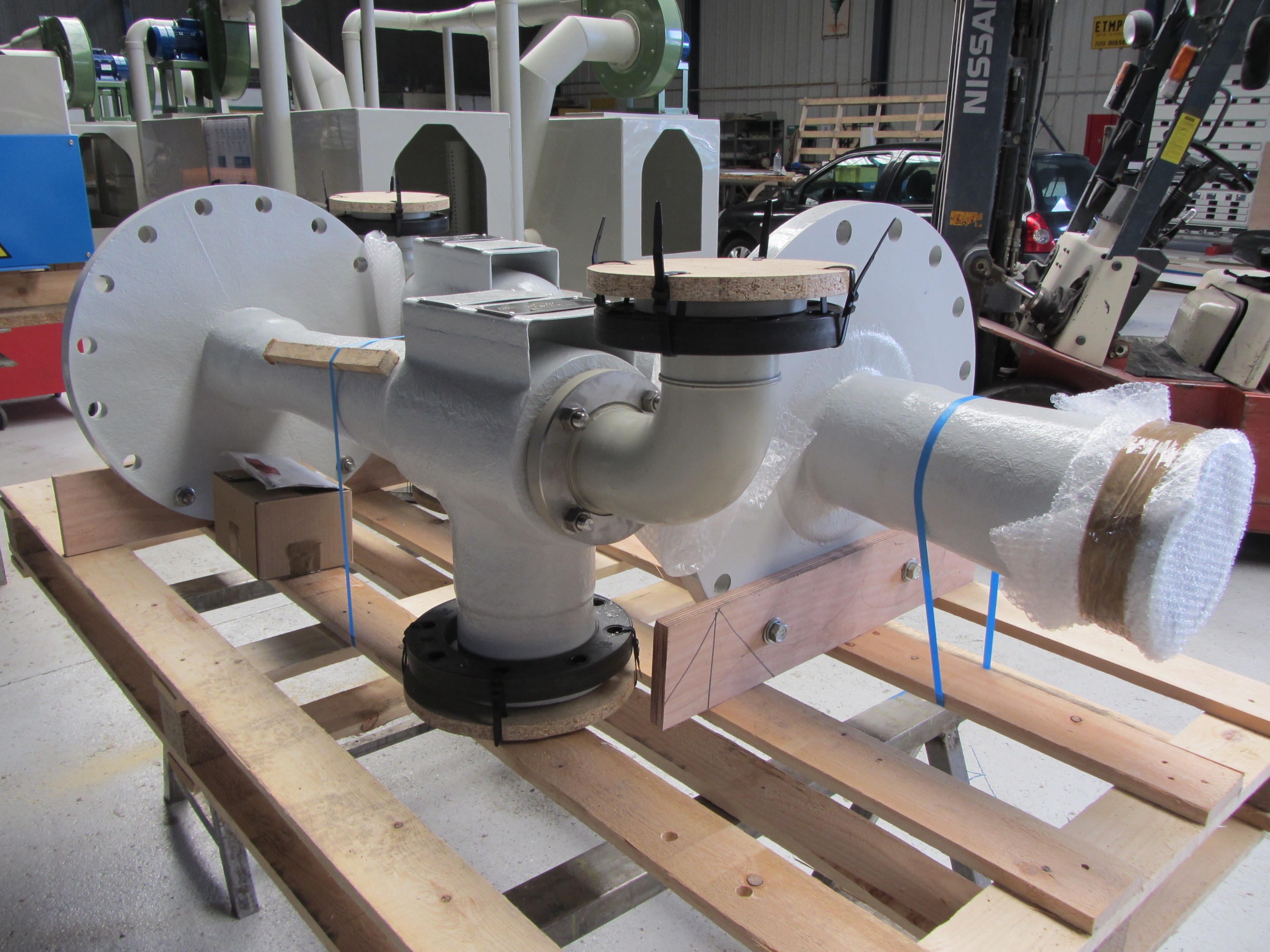

tuyauterie cuves et réservoirs spéciaux Chaudronnerie plastique

Maintenance en tuyauterie industrielle

Nos équipes savent concevoir et réaliser vos réseaux, mais aussi assurer toutes les réparations et la maintenance de vos tuyauteries plastiques ou SVR. Nous intervenons toute l’année pour nos clients habituels ou pour de nouveaux clients avec réactivité.

En savoir plus
Contactez-nous !
logo mase

ETMP s’honore de la certification MASE (MASE-UIC, l’Union des Industries Chimiques étant devenue France-Chimie) : cela signifie que son système de management recherche l’amélioration permanente et continue des performances Sécurité Santé Environnement. ETMP place les femmes et hommes au cœur du management, en cohérence avec son exigence qualitative pour ses clients.
